Wie installiere ich einen LED-Einbaustrahler?

Du möchtest LED-Einbaustrahler installieren? Größe, Lichtwirkung und Positionen kannst du vorab selbst planen. Den Anschluss an die feste 230-V-Installation und Änderungen an Leitungen übernimmt ein Elektrofachbetrieb. Für Errichtung, Erweiterung und Änderung der elektrischen Anlage ist nach § 13 der Niederspannungsanschlussverordnung grundsätzlich ein im Installateurverzeichnis eines Netzbetreibers eingetragenes Installationsunternehmen zuständig.
Inhalt aktualisiert am 15. Oktober 2026.

Mit einer guten Vorbereitung findest du den passenden Einbaustrahler und hast die richtigen Teile zum Montagetermin parat. Die folgenden Schritte helfen dir bei der Planung und zeigen, was du mit dem Fachbetrieb abstimmst. Video und Anschlussschema veranschaulichen einen Beispielaufbau; für die gewählte Ausführung gelten die zugehörige Montageanleitung und der Anschlussplan.

Worauf musst du achten, um die richtigen LED-Einbaustrahler zu wählen?

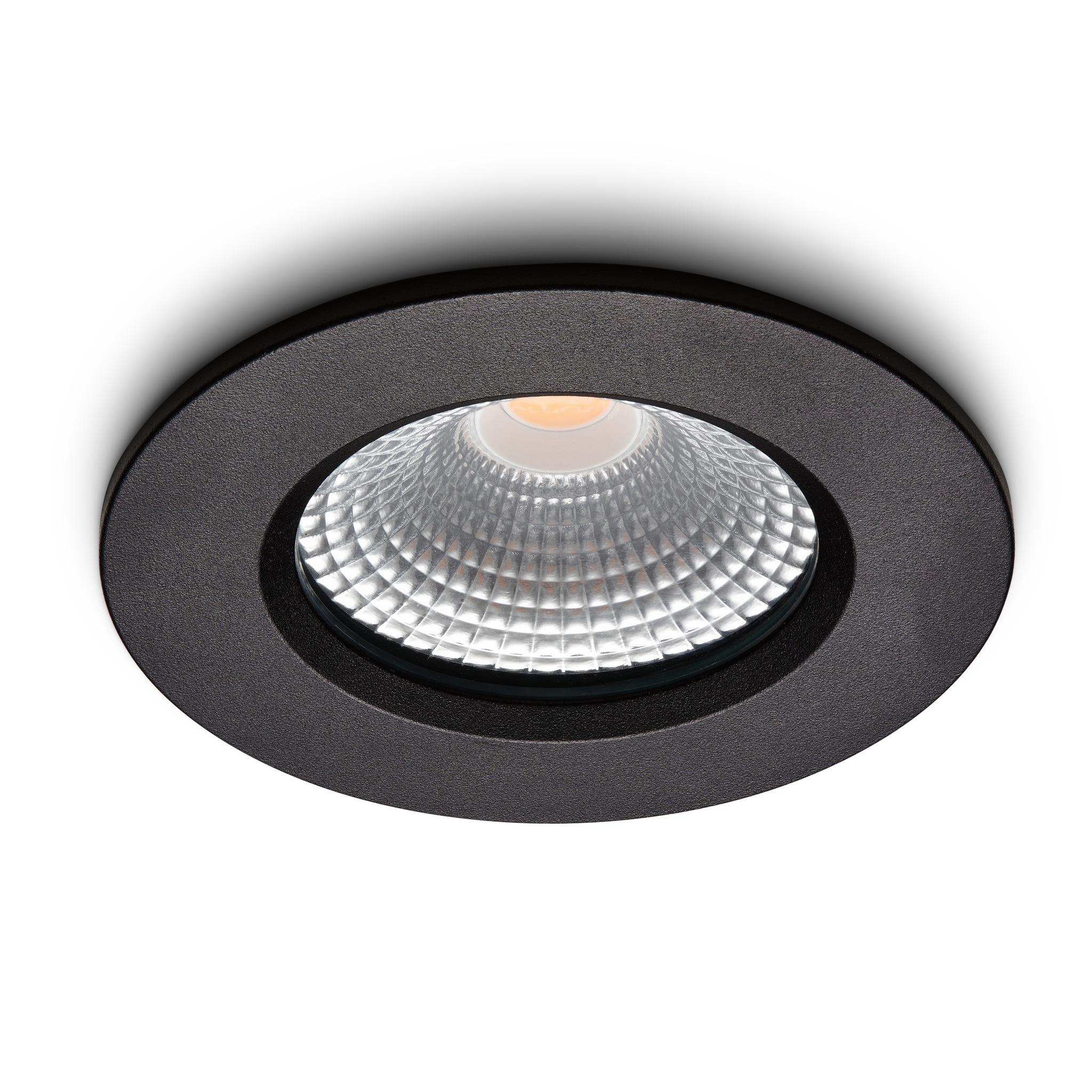

Der Montageort bestimmt, welche Ausführung zu deinem Projekt passt. IP65 bedeutet: staubdicht und gegen Strahlwasser geschützt – ein nützlicher Schutz bei Feuchtigkeit, zum Beispiel im Bad oder unter einer Überdachung. Ob der konkrete Spot dort eingesetzt werden darf, hängt zusätzlich vom Montageort und der Freigabe von Leuchte und Treiber ab. In Schränken, Nischen und flachen Decken zählt der verfügbare Einbauraum. Vergleiche den Deckenausschnitt, die erforderliche Einbautiefe und die Maße eines externen Treibers. Beim Austausch vorhandener Halogenspots muss auch die neue Blende die Öffnung abdecken. Danach wählst du nach deinem Geschmack: schwarz, weiß oder goldfarben, eckig oder rund. Unsere Auswahlhilfe hilft dir dabei!

Wie läuft die Installation deiner LED-Einbaustrahler ab?

Schritt 1: Licht und Positionen planen
Notiere, wo du helles Arbeitslicht und wo du gemütliches Akzentlicht möchtest. Zeichne die gewünschten Spotpositionen zusammen mit Möbeln und Arbeitsflächen in eine Raumskizze ein. Stimme mit dem Fachbetrieb ab, welche vorhandenen Anschlüsse genutzt werden können und ob neue Leitungen nötig sind.

Schritt 2: Ausschnitt und Einbauraum prüfen
Vergleiche vorhandene Öffnungen und den freien Raum über der Decke mit der Maßzeichnung des gewählten Spots. Entscheidend sind Deckenausschnitt und erforderliche Einbautiefe, nicht nur der sichtbare Außendurchmesser. Plane auch Platz für Treiber, Anschlüsse und die vorgeschriebenen Abstände ein. Neue Öffnungen werden erst nach Prüfung der Deckenkonstruktion und möglicher Leitungen festgelegt.

Schritt 3: Versorgung und benötigte Teile abstimmen

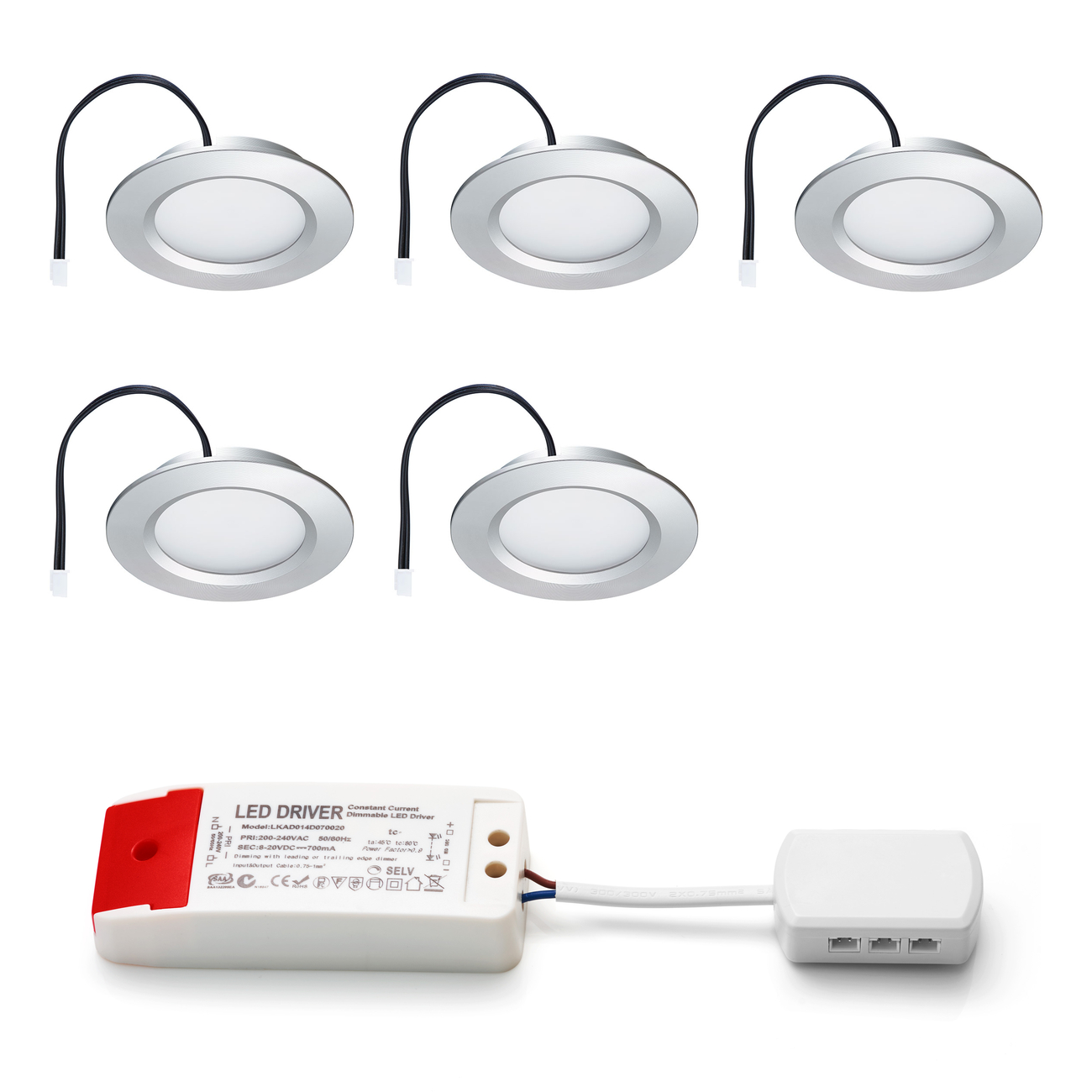

Kläre, ob die gewählte Ausführung einen integrierten Treiber hat oder einen externen Treiber benötigt. Bei einem externen Treiber müssen Betriebsart, Ausgangsspannung beziehungsweise Ausgangsstrom und Leistungsbereich zum Spot passen. Prüfe den Lieferumfang: Sind Treiber, Rahmen, Leuchtmittel und benötigte Verbinder enthalten oder separat zu bestellen? Der Fachbetrieb legt Zuleitungen und Absicherung passend zur Anlage aus; die Wattzahl allein bestimmt keinen passenden Leitungsquerschnitt.

Schritt 4: Elektrischen Anschluss ausführen lassen

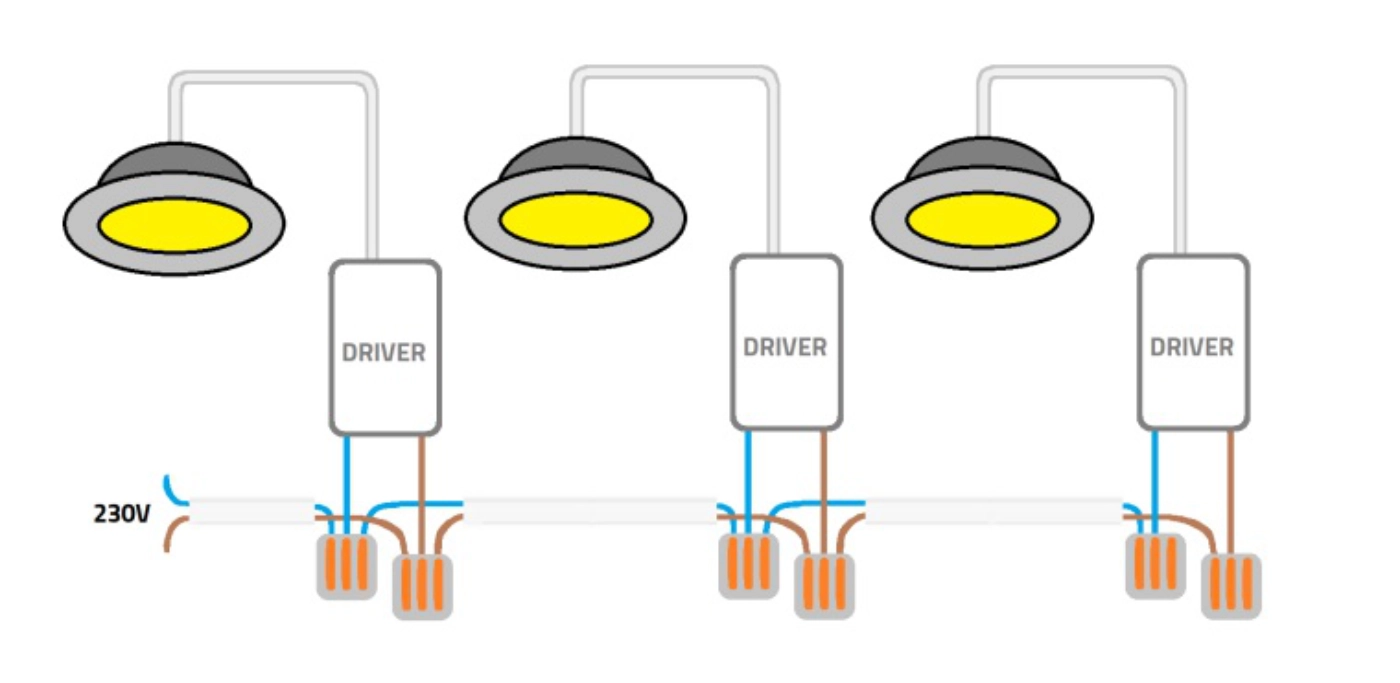

Das Verlegen oder Ändern fester Netzleitungen und den Anschluss von Spots, Treibern und Dimmern an das 230-V-Netz übernimmt der Elektrofachbetrieb. Er stellt den sicheren Zustand für die Arbeiten her und prüft die Anschlüsse. Die folgende Zeichnung zeigt einen Beispielaufbau. Sie ist kein universeller Anschlussplan und keine Anleitung, Leitungen allein anhand ihrer Farben zu verbinden.

Schritt 5: Platz für den Treiber vorsehen
Bei einem externen Treiber zählen dessen eigene Abmessungen zusätzlich zur Einbautiefe des Spots. Kläre, ob er durch den vorgesehenen Ausschnitt passt und am Montageort genügend Platz hat. Die Montageanleitung gibt vor, welche Abstände, Belüftung und Einbaubedingungen einzuhalten sind. Die erforderliche Hohlraumtiefe hängt von beiden Komponenten und ihrer vorgesehenen Anordnung ab.

Schritt 6: Mechanische Montage abstimmen
Die Befestigung des Spots muss zur Deckenkonstruktion passen. Prüfe anhand der Montageanleitung, ob Haltefedern, Rahmen oder weiteres Zubehör für deine Decke vorgesehen sind. Besprich vorbereitende Arbeiten mit dem Fachbetrieb, bevor Ausschnitte hergestellt oder Leuchten eingesetzt werden.

Schritt 7: Prüfen lassen und Licht einstellen
Nach Montage und elektrischem Anschluss prüft der Fachbetrieb die Installation und nimmt sie in Betrieb. Danach kannst du gemeinsam Lichtrichtung, Schaltgruppen und – bei einem passenden dimmbaren System – die gewünschte Helligkeit einstellen.

Kannst du mehrere LED-Einbaustrahler miteinander verbinden?

Ja, mehrere Einbaustrahler können ein gemeinsames Lichtsystem bilden. Wie sie versorgt werden, hängt aber vom jeweiligen System ab: Spots mit eigenem 230-V-Eingang, Leuchten für 12 oder 24 V Konstantspannung und LED-Module mit Konstantstromtreiber benötigen unterschiedliche Anschlusskonzepte. Eine Parallelschaltung ist deshalb keine allgemeine Regel für alle Einbaustrahler. Video und Schema zeigen nur den dort dargestellten Aufbau; maßgeblich ist der Anschlussplan der ausgewählten Produkte.

Für deine Planung sind die Anzahl der Spots, ihre Leistungsaufnahme, die vorgesehenen Schaltgruppen und die gewünschte Dimmung wichtig. Der Fachbetrieb stimmt darauf Leitungsführung und Absicherung sowie die zulässige Belastung von Treiber und Dimmer ab. Bei Konstantstromsystemen müssen außerdem Ausgangsstrom und zulässiger Spannungsbereich zu den angeschlossenen Modulen passen. Bestelle zusammengehörige Komponenten deshalb als abgestimmtes System.

Wie viele Einbaustrahler benötigst du für deine Situation?

Für die Lichtplanung zählt zuerst, wie du den Raum nutzt: Beim Lesen, Arbeiten oder Kochen brauchst du mehr Licht auf der jeweiligen Fläche als für gemütliches Stimmungslicht. Die folgende Übersicht enthält grobe Orientierungswerte für Wohnsituationen, keine allgemeingültigen Normvorgaben. Aus einem Lux-Wert allein lässt sich die benötigte Zahl der Spots noch nicht ablesen:

• Wohnzimmer: 150 – 300 Lux
• Bad/Schlafzimmer: 200–400 Lux
• Flur-Toilette: 200–300 Lux
• Büro/Esszimmer: 300 – 600 Lux
• Küche: 500–1000 Lux
• Überdachung/Garten: 50 – 100 Lux

Wie viele Spots zu deinem Raum passen, hängt auch von Raumfläche und Deckenhöhe, dem Lichtstrom in Lumen und dem Abstrahlwinkel der gewählten Leuchte ab. Berücksichtige weitere Lichtquellen und plane Arbeits- und Aufenthaltsbereiche getrennt. Mit einer Raumskizze und den konkreten Produktdaten lässt sich die Anzahl gezielt abstimmen. Dimmbare Beleuchtung macht es anschließend leichter, die Helligkeit an unterschiedliche Nutzungen anzupassen.

Kann ich meine LED-Einbaustrahler auch dimmen?

Ja – mit einer dafür vorgesehenen Kombination aus dimmbarem Spot, passendem Treiber und passender Steuerung kannst du zwischen hellem Alltagslicht und gemütlicher Stimmung wechseln. Achte vor dem Kauf auf das angegebene Dimmverfahren und bestätigte Kompatibilität. Die Kennzeichnung „dimmbar“ allein bedeutet nicht, dass jeder vorhandene Dimmer passt.

Bei einem Wanddimmer müssen unter anderem das Dimmverfahren und der zulässige LED-Lastbereich zu den gewählten Leuchten und Treibern passen. Bei Smart- oder anderen Steuersystemen gelten die jeweiligen Systemvorgaben. Den Einbau in die feste Elektroinstallation übernimmt der Fachbetrieb. Mehr zur Auswahl und Planung findest du in diesem Artikel:

Wie installiere ich einen LED-Dimmer?. Halte für die Abstimmung die genauen Artikelnummern von Spot, Treiber und Dimmer bereit.

Welche Möglichkeiten für LED-Einbaustrahler gibt es noch?

Neben dem Standard-LED-Einbaustrahler, den du im Installationsvideo siehst, gibt’s auch noch andere praktische Varianten:

• Strahler mit internem Treiber: Hier ist der Treiber direkt im Strahler verbaut – du musst ihn also nicht extra in der Decke verstecken. Spart Platz und ist super praktisch!

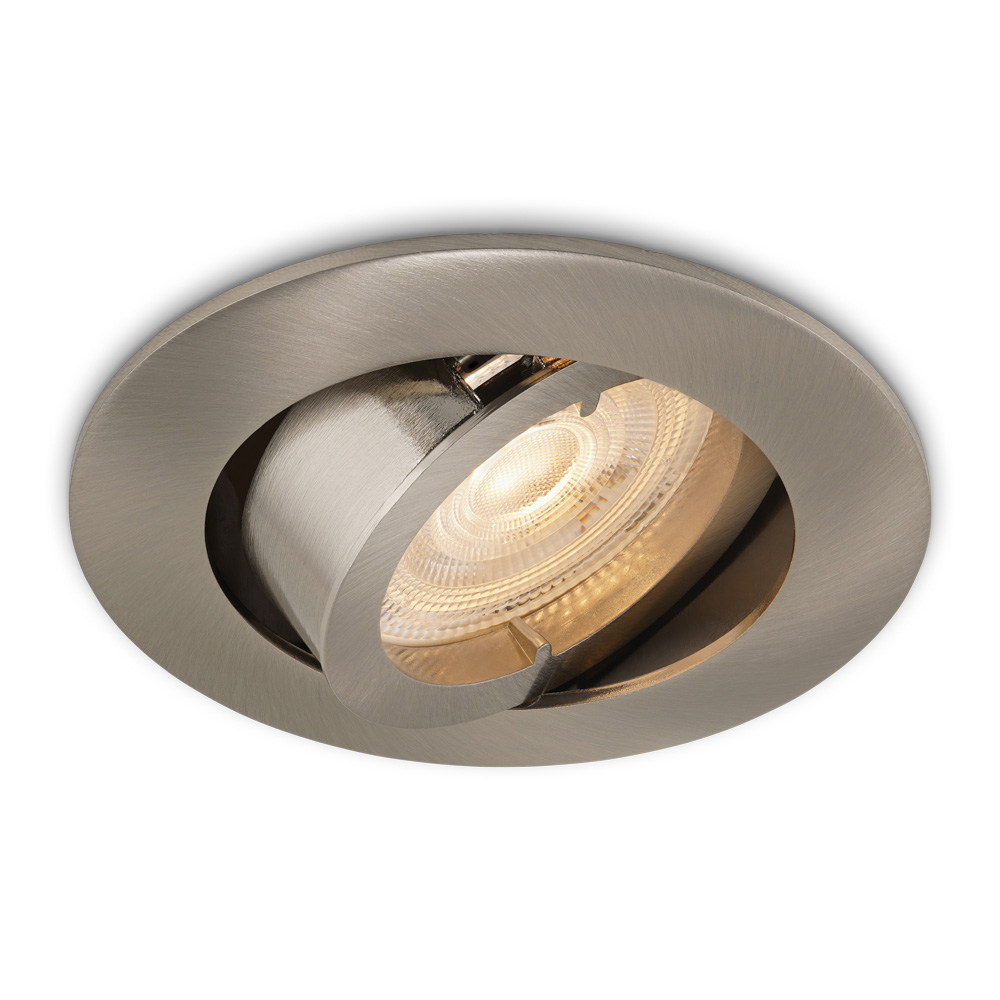

• GU10 Spot mit Rahmen: Hier sind Rahmen und Lichtquelle getrennt. Das bedeutet: Wenn die Lampe kaputt ist, kannst du einfach nur die Lichtquelle tauschen – der Rahmen bleibt.

Mit integriertem Treiber oder austauschbarem GU10-Leuchtmittel kannst du die Lösung wählen, die zu deinem Einbauraum und deinen Wünschen passt. Vergleiche die Produktmaße und den Lieferumfang; die zugehörige Montageanleitung und der Fachbetrieb klären die Montage und den elektrischen Anschluss.
